一、激光对中的好处

原因不总是显而易见，但在现代社会，对中的必要性成为常识。针对当今的机械行业，对中找正已成为日常维护的关键部分。机器应持续在线，并将干扰降至最少。

机器故障会导致惊人的生产损失。将近50%的机器故障均由未对中引起。

转轴对中可使用不同的工具进行测量，最简便的方法是在两个联轴器半边上使用直尺或平尺并通过目视进行对中。结果不是非常准确且非常依赖于操作员的经验。可通过使用机械百分表获得更准确的结果。技术娴熟和经验丰富的操作员可获得良好且可靠的测量结果，但需要时间和耐心。

更加简便且高度精确的方式是使用激光对中系统。其不需要特殊技能并提供准确且可靠的结果。

二、使用的方法步骤

联轴器激光对中有两种方式，一种是打表法，一种是利用激光对中仪进行对中。打表的方法是最先出来的联轴器对中方法，由于都是靠人为的去量测，计算，对设备维修人员的经验和技术要求非常高，且其费时费力，其精度不高，所以误差往往会比较大。随着技术的不断改进，近几年来，激光对中仪在设备维修领域越来越常见，其操作简单方便，对设备维修人员的技术要求也不高，只要你操作1到2次就可以完全掌握其方法。在此以激光对中仪应用于联轴器轴对中为例，介绍其操作流程，希望对大家有帮助。联轴器激光对中有两种方式，一种是打表法，一种是利用激光对中仪进行对中。打表的方法是最先出来的联轴器对中方法，由于都是靠人为的去量测，计算，对设备维修人员的经验和技术要求非常高，且其费时费力，其精度不高，所以误差往往会比较大。随着技术的不断改进，近几年来，激光对中仪在设备维修领域越来越常见，其操作简单方便，对设备维修人员的技术要求也不高，只要你操作1到2次就可以完全掌握其方法。在此以L560激光对中仪应用于联轴器轴对中为例，介绍其操作流程，希望对大家有帮助。

（一）激光对中仪应用于联轴器轴对中服务方法步骤

1、安装仪器

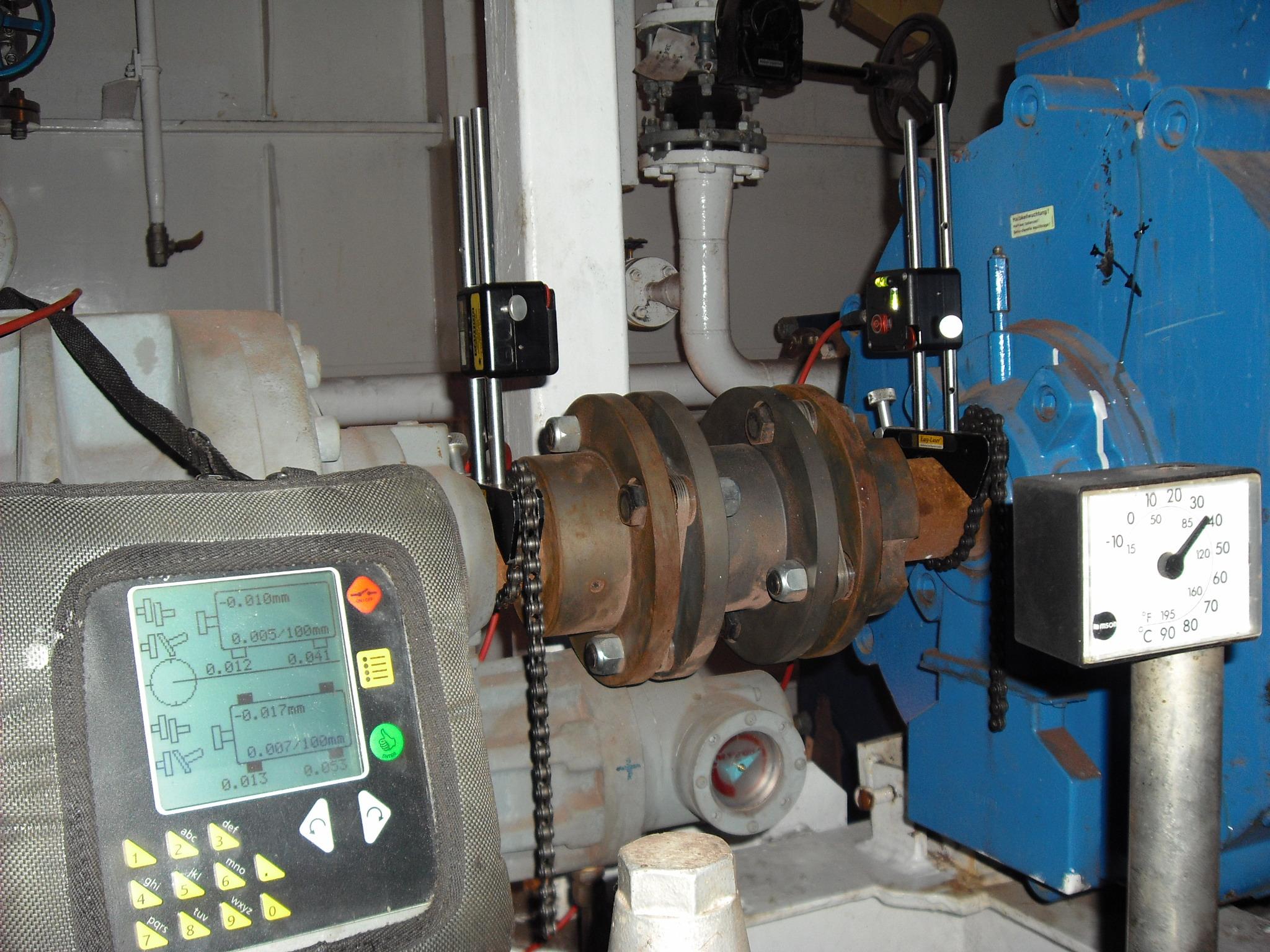

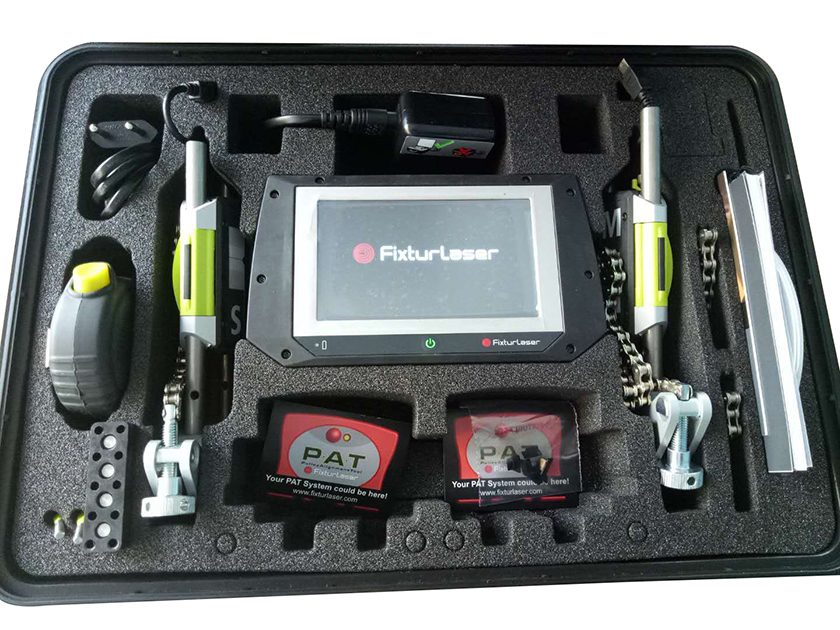

　　在设备停机状态下安装Fixturlaser激光对中仪的激光发射器和接收器，用链条和V型支架固定在联轴器或轴上,M端靠近马达，S端靠近设备。注意：安装时，发射器和接收器的面板上显示的角度相差在0.3度以内;根据发射器和接收器所发射的红色激光来调整传感器的高低，确保激光都在红色区域中间。

　　a、平板上进入Fixturlaser激光对中仪的测量软件，按联轴器图标进入测量，根据软件提示分别输入设备相关部位的距离。

b、按屏幕上方第2个按钮进入测量界面，点击绿色按钮进行测量第一组数据，根据提示旋转联轴器到绿色区域进行第2次、第3次数据，得出结果。

2、实时调整

将传感器旋转到垂直方向进行高低调整，按仪器提示在马达地脚加减垫片至符合标准。这次测量结果显示(如下图)，前脚显示的数据是-0.71，后脚数据是-1.28，则表示应该加0.71mm厚的垫片，后脚应该加入1.28mm的垫片，考虑到锁紧螺丝的时候电机会下降，所以实际加入的垫片应该要高于仪器所显示的数据。针对此次测量的结果，其前脚和后脚加入的垫片分别是0.75mm和1.35mm。(遵循同负同正、后脚大于前脚的原则)

将传感器旋转到水平方向进行高低调整，按仪器提示将马达左右平移至符合标准。(操作原理同垂直方向)

3、锁紧螺丝

把传感器旋转到垂直方向，根据马达对角来锁螺丝并观察平板上面数据的变化，若数据符合标准则锁紧另外两颗螺丝。

4、生成报告

锁紧螺丝后，按屏幕上方第2个按钮进行复测，数据符合标准，按屏幕上方第5个按钮生成报告，生成报告后按子菜单键进行保存、添加照片或注释。
