振幅在振动分析诊断技术中的作用!

来源:      2021-09-13 09:09:14      点击:

什么是振幅?它在振动分析诊断技术起什么作用?下面由江苏振迪检测带您详细了解一下!

振幅是以信号电平(如mV或mA)或工程单位(如μm或mil、nm/s或in/s等)表示振动幅度。

振幅有多种测量方法,其中一种方法是测量信号最小值与信号最大值之间的总电压变化。这种方法用于位移信号、称为双幅值或双峰值简写为Pp)。在图1-3中、双峰值电压变化表示出在120μm(4.7mil)位置处的总变化。除了可以表示简单信号外,双峰值振幅也非常适合用来测量和评估包含许多不同频率的复杂的振动信号。通常,机械诊断专家只需了解机器转子相对于机器中可用的径向间隙的振动程度即可。双峰值测量使这种比较变得相当容易。





单振幅或单峰值方法(简写为pk)用于测量从信号的中间值到信号最大值之间的电压变化。用此方法得出的振幅为双峰值振幅的一半。这种测量方法通常适用于速度和加速度振动信号,但由于上述原因、不适合测量位移信号。

当为转子系统机理建立数学模型时模型给出的振幅相当于单峰值。如果将模型预测的位移振动的振幅与机器上测得的双峰值振动进行比较,有时会引起混淆。如果使用双峰值振动数据计算机器的动力学刚度(一种基于模型的峰值类型参数)则可能会出现另一种混淆情况。认识并了解双峰值方法和单峰值之间的区别至关重要。否则很容易对使用的系统造成混淆,最终误差将为原始误差的2倍。所有振动测量结果均应使用完整的计量单位进行记录,仅写出250μm 或10mil 远远不够、这样会造成理解困难,分不清它是单峰值振幅还是双峰值振幅。为避免混淆,应在所有注释和计算结果中注明完整的单位:250μm pp(10mil PP)或250μmpk(10mil pk)。

均方根方法(简写为rIms)能够以平均值的形式描述不断变化的信号。顾名思义、通过求各信号值平方的均方根对其进行计算。当且仅当信号为正弦波(单顿信号)时,均方根振幅等于0.707乘以单峰值。

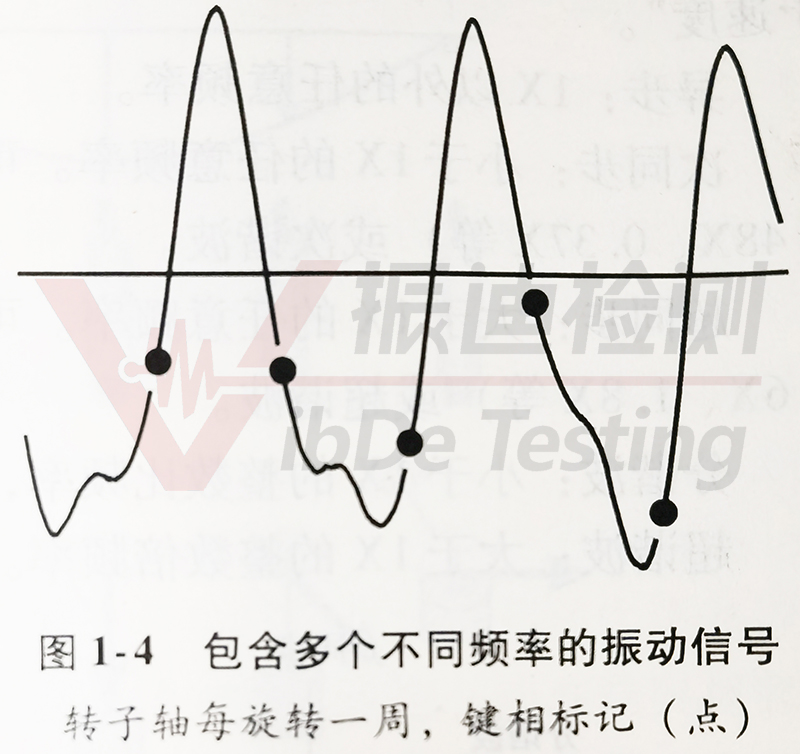

振幅,并等于0.354乘以双峰值振幅。如果信号不是正弦波,则通过这种简单计算方法得出的均方根值将不正确。大多数机器振动信号不是正弦波、而是包含有多个频率(图1-4)。
